カスタム上下角度 4- ピン Micro-Fit、Mini-Fit、Mega-Fit Molex OTS ケーブルハーネスソリューション

4 pin Micro-Fit up angle down angle power harness vertical exit cable assembly
90-degree up-angle Mini-Fit Jr. 4-pin power and signal cable assembly
Down-angle Micro-Fit 3.0 Molex OTS cable assembly for compact routing
Custom Up & Down Angle 4-Pin Micro-Fit, Mini-Fit & Mega-Fit Molex OTS Cable Harness Solutions
4 pin Micro-Fit vertical exit angled harness for control panel compact electrical cabinet internal power wiring

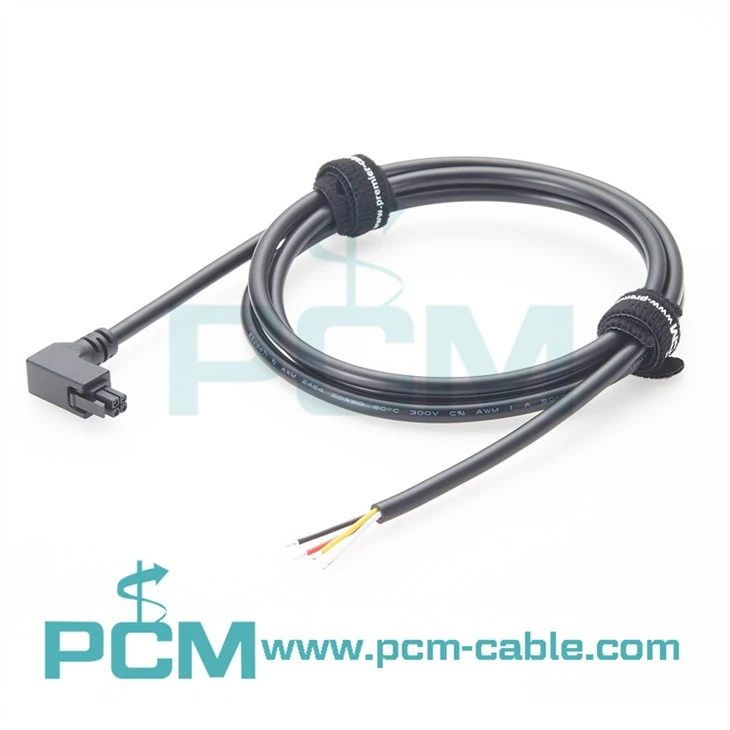

Micro-Fit 3.0 90° Up, Down Angle Cable Assemblies (3.0mm pitch)
4 pin Micro-Fit down angle vertical exit cable assembly
micro-fit 3.0 vertical exit power harness with molded connectors

カスタム上下角度 4- ピン Micro-Fit、Mini-Fit、Mega-Fit Molex OTS ケーブルハーネスソリューション

カスタムのアップアングルおよびダウンアングルの 4- ピン Micro{4}}Fit、Mini-Fit、Mega-Fit Molex OTS ケーブルハーネスは、電力および信号システム向けに設計されており、産業用、自動車、通信、オートメーション機器に垂直ケーブル出口、張力緩和、コンパクトな配線、信頼性の高いパフォーマンスを提供します。

お問い合わせを送る

製品説明

当社のカスタムアップアングルおよびダウンアングル 4- ピンケーブルハーネスは、Micro-Fit、Mini-Fit、Mega-Fit を含む Molex Fit シリーズ全体をサポートし、コンパクトな配線環境で信頼性の高い電力と信号の伝送を提供します。

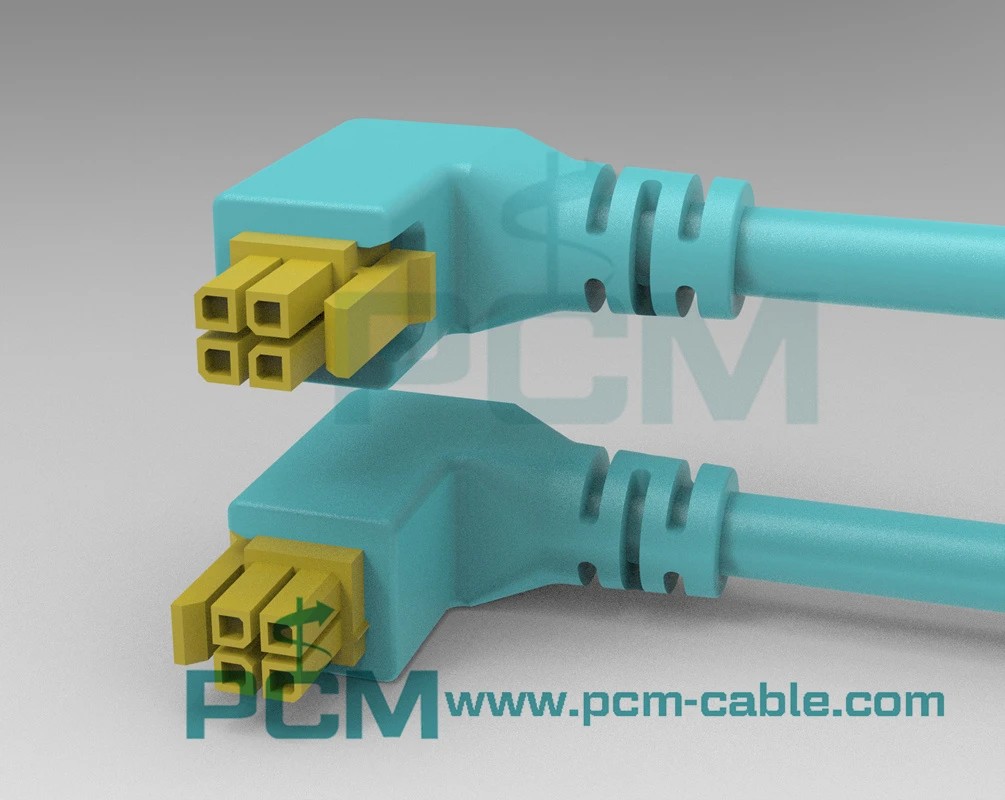

角度付きコネクタは垂直方向のケーブル出口を提供し、コントロールボックス、電源モジュール、サーバーシャーシ、ロボット、自動車 ECU 内の配線を簡素化します。従来のストレートコネクタの配線が難しい狭いスペースでの設置に最適です。-

4 pin Micro-Fit up angle down angle power harness vertical exit cable assembly

仕様

製品名	上向きおよび下向きのマイクロ-フィット、ミニ-フィット、メガフィットコネクタを備えた 4- ピン垂直出口ケーブルアセンブリ
DWG番号	アップアングル (PCM-HD-0214);ダウンアングル（PCM-HD-0215）
ピン数	4ピン
角度の種類	上向き角度 90 度 / 下向き角度 90 度
ワイヤーゲージ	18 ～ 30 AWG
ケーブルの種類	オーバーモールドされたマルチコアアセンブリ-
ジャケット素材	PVC / TPE / UL-認定ケーブル
動作温度	-20 度から +85 度まで
コネクタの向き	垂直ケーブル出口
コンプライアンス	RoHS / リーチ
