ちょっと、そこ！私はシリアル ケーブルのサプライヤーですが、お客様から「シリアル ケーブルをどのように識別すればよいですか?」とよく質問されます。それでは、このブログ投稿で詳しく説明しましょう。
まず、シリアル ケーブルとは何かを理解することが重要です。シリアル ケーブルは、2 つのデバイス間でデータを順次送信するために使用されます。これは古くから存在しており、産業オートメーションからコンピューター周辺機器に至るまで、さまざまな業界で今でも広く使用されています。
外見
シリアル ケーブルを識別する最も簡単な方法の 1 つは、その物理的な外観を見ることです。シリアル ケーブルにはさまざまな形状やサイズがありますが、注目すべき共通の特徴がいくつかあります。
コネクタの種類
シリアル ケーブルには通常、次のいずれかのコネクタ タイプがあります。
- DB9コネクタ: これは、シリアル ケーブルの最も一般的なコネクタ タイプの 1 つです。 9 ピンが D 型コネクタに配置されています。このタイプのコネクタは、古いコンピュータや一部の産業用機器でよく見られます。たとえば、古い外部モデムをコンピュータに接続しようとしている場合、DB9 シリアル ケーブルが使用される可能性があります。
- DB25コネクタ: DB9 に似ていますが、ピンが 25 個あります。以前は、特にプリンタや一部のメインフレーム接続によく使用されていました。現在ではそれほど普及していませんが、一部のレガシー システムでは依然として発生する可能性があります。
- RJ45コネクタ: これは、イーサネット ケーブルに見られるのと同じタイプのコネクタです。ただし、シリアル ケーブルの文脈では、8P8C RJ45 COM シリアル ケーブルRJ45 コネクタを使用してシリアル データを送信します。コンパクトなサイズと使いやすさで人気が高まっています。
ケーブルの色とジャケット
ケーブルとそのジャケットの色からもヒントが得られます。シリアル ケーブルは、多くの場合、黒、グレー、白などの標準色です。ジャケットの素材も異なる場合があります。用途に応じて、柔軟な PVC ジャケットを備えたケーブルもあれば、より頑丈なナイロンまたはゴム ジャケットを備えたケーブルもあります。たとえば、産業環境で使用されるケーブルには、過酷な条件に耐えるために、より耐久性のあるジャケットが付いている可能性があります。
機能と互換性
シリアル ケーブルを識別するもう 1 つの方法は、その機能とデバイスとの互換性を理解することです。
データ伝送速度
シリアル ケーブルは、ビット/秒 (bps) で測定されるさまざまなデータ伝送速度をサポートします。一般的なレートには、9600 bps、115200 bps、さらにそれ以上のレートが含まれます。選択したケーブルがデバイスに必要なデータ伝送速度をサポートできることを確認する必要があります。たとえば、高速データ転送が必要なデバイスを使用している場合は、その速度に対応できるケーブルが必要です。
プロトコルのサポート
シリアル ケーブルは、RS-232、RS-422、RS-485 などのさまざまな通信プロトコルをサポートできます。各プロトコルには独自の特性があり、さまざまなアプリケーションで使用されます。
- RS-232: これは最も広く使用されているシリアル通信プロトコルです。通常は最大 50 フィートのデバイス間の短距離通信に適しています。バーコード スキャナや古いプリンタなど、RS-232 シリアル ケーブルを使用するデバイスは数多くあります。
- RS-422: RS-232 を改良したもので、より長距離の通信とより高いデータ転送速度が可能になります。 RS-422 は、産業オートメーションや一部のネットワーク アプリケーションでよく使用されます。

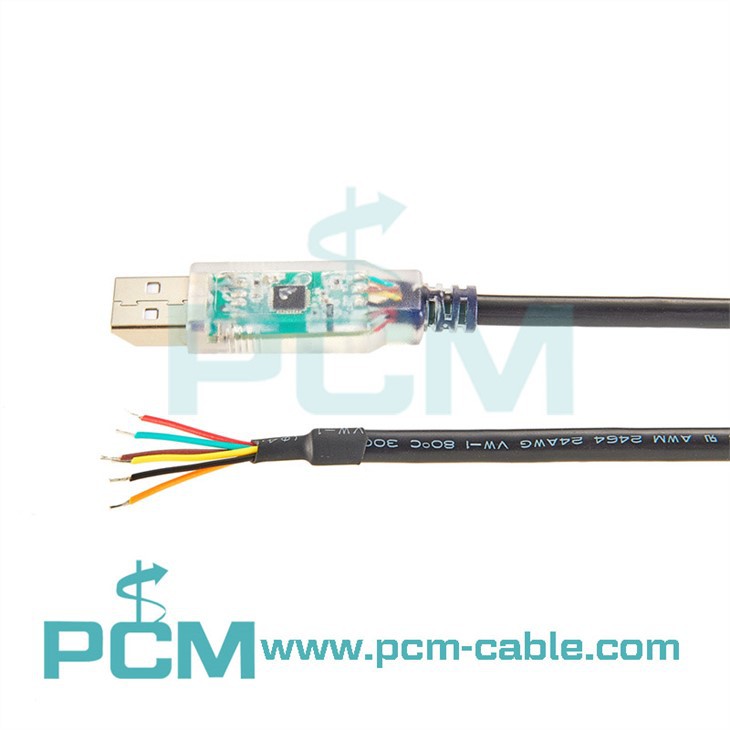

- RS-485: RS-422 に似ていますが、同じケーブル上で複数のデバイスをサポートできます。これは、ネットワーク内で複数のセンサーやデバイスを接続する必要があるアプリケーションに最適です。 RS-485 をサポートするケーブルをお探しの場合は、USB - RS485 シリアル インターフェイス ケーブル ワイヤー エンド。
デバイスの互換性

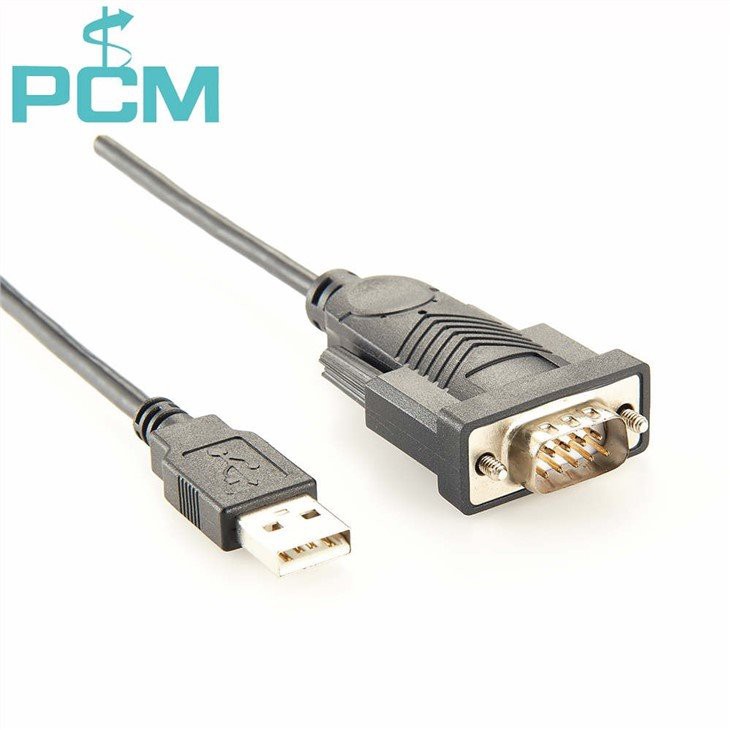

シリアル ケーブルを購入する前に、お使いのデバイスと互換性があることを確認する必要があります。デバイスのマニュアルまたは仕様を確認して、必要なシリアル接続の種類を確認してください。一部のデバイスは、特定のタイプのコネクタまたはプロトコルのみをサポートする場合があります。たとえば、USB デバイスをシリアル ポートに接続しようとしている場合は、豊富な USB - シリアル USB ケーブル。
ケーブルのテスト
ケーブルがシリアル ケーブルであるかどうか、または正常に動作しているかどうかがまだわからない場合は、テストできます。
目視検査
まず、ケーブルを目視検査します。ワイヤの擦り切れ、ピンの曲がり、コネクタのひび割れなど、損傷の兆候がないかどうかを確認します。これらの問題が発生した場合は、ケーブルが正しく動作していない可能性があるため、交換する必要があります。
マルチメーターの使用
マルチメーターを使用してケーブルの導通をテストできます。マルチメータを導通モードに設定し、ケーブルの両端のピンにプローブを接触させます。マルチメーターがビープ音を鳴らした場合は、電気経路が継続していることを意味し、ケーブルが機能している可能性が高いことを示しています。
デバイスを使用したテスト
シリアル ケーブルをテストする最良の方法は、シリアル ケーブルをデバイスに接続し、正しく通信できるかどうかを確認することです。デバイスの通信に問題がある場合は、ケーブル、デバイス自体、または設定に問題がある可能性があります。
結論
シリアル ケーブルを識別することはロケット科学ではありませんが、物理的な外観、機能、互換性に関するある程度の知識が必要です。コネクタのタイプ、ケーブルの色とジャケット、データ転送速度、プロトコルのサポートを確認し、ケーブルをテストすることで、ケーブルがニーズに適しているかどうかを簡単に判断できます。
シリアル ケーブルをお探しなら、当社が対応します。当社は、このブログ投稿で説明したものを含め、幅広い高品質のシリアル ケーブルを提供しています。 USB - シリアル ケーブル、RJ45 シリアル ケーブル、またはその他のものが必要な場合でも、当社は適切なソリューションを提供します。
ご質問がある場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。お客様の用途に最適なシリアル ケーブルを見つけるお手伝いをいたします。
