RJ45ケーブルのラベルの付け方 - ブログ

RJ45 ケーブルのラベル付けは、ネットワークインフラストラクチャの効率と構成を大幅に向上させることができる重要な作業です。信頼できる RJ45 ケーブルのサプライヤーとして、私は明確で正確なケーブルのラベル付けの重要性を理解しています。このブログ投稿では、RJ45 ケーブルに効果的にラベルを付ける方法に関するベストプラクティスとヒントをいくつか紹介します。

RJ45 ケーブルにラベルを付ける理由

ラベル付けプロセスを詳しく説明する前に、ラベル付けがなぜそれほど重要なのかを理解することが重要です。大規模なネットワーク環境では、適切なラベルがないと特定のケーブルを識別するのが非常に困難になることがあります。これにより、トラブルシューティングやメンテナンス作業に時間がかかる可能性があります。さらに、明確なラベルは、ケーブルの取り付け、交換、または再構成時のエラーを防ぐのに役立ちます。

ラベルの種類

RJ45 ケーブルに使用できるラベルにはいくつかの種類があり、それぞれに独自の利点があります。

粘着ラベル: これらは最も一般的なタイプのラベルです。簡単に貼り付けることができ、さまざまなサイズと色が揃っています。油性マーカーを使用して直接書き込んだり、ラベルプリンターを使用してカスタムラベルを印刷したりできます。
熱収縮ラベル: 熱収縮ラベルは、より耐久性の高いソリューションを提供します。ケーブルの上に配置して加熱すると、ケーブルが収縮してケーブルにしっかりとフィットします。これにより、摩耗や破れに強く、長持ちするラベルが得られます。
ラベル付きケーブルタイ: ラベルが組み込まれたケーブルタイも別のオプションです。これらは、ケーブルを束ねることと、識別用のラベルを提供するという 2 つの目的を果たします。

RJ45 ケーブルのラベル付けのベストプラクティス

一貫した命名規則を使用する

一貫した命名規則を確立することは、効果的なケーブルラベル付けの基礎です。これは、ケーブルの位置 (例: 「オフィス 3 - サーバールーム」)、ケーブルの機能 (例: 「VoIP - デスク 12」)、または両方の組み合わせに基づく可能性があります。

たとえば、複数のフロアがあるオフィスビル内にネットワークがある場合は、「Floor[階数] - Room[部屋番号] - [機能]」のような命名規則を使用することがあります。したがって、2 階の 203 号室のコンピュータをネットワークスイッチに接続するケーブルには、「Floor2 - Room203 - Computer」というラベルを付けることができます。

重要な情報を含める

各ラベルには、ケーブルの送信元と宛先、接続の種類 (イーサネット、PoE など)、関連するポート番号などの重要な情報が含まれている必要があります。たとえば、ケーブルがネットワークスイッチの特定のポートを特定のデバイスに接続する場合、ラベルにはスイッチのポート番号とデバイスの識別子を明確に記載する必要があります。

ラベルを見やすく読みやすくする

ラベルは、遠くからでも読みやすい大きさにする必要があります。ケーブルに対してコントラストが高いフォントサイズと色を使用してください。たとえば、ケーブルが黒の場合、白または黄色のラベルがより目立ちます。小さいフォントや読みにくいフォントの使用は避けてください。

両端にラベルを付ける

RJ45 ケーブルの両端にラベルを付けることが重要です。これにより、どちらの端を見ていても、ケーブルの発信元と宛先を簡単に識別できます。複雑なネットワークでは、これによりトラブルシューティングにかかる時間を大幅に節約できます。

カラーコーディングを使用する

色分けは、ケーブルを整理するための強力なツールになります。たとえば、異なる色を使用して、異なる種類の接続を表すことができます (データケーブルには青、音声ケーブルには緑など)。これにより、ケーブルを機能に基づいて迅速に識別してグループ化することが容易になります。

RJ45 ケーブルにラベルを付けるためのツール

ラベルプリンター

ラベルプリンタは、RJ45 ケーブルにラベルを付けるための優れた投資です。これらを使用すると、一貫したテキストと書式を備えたプロフェッショナルな外観のラベルを作成できます。ラベルを一括で印刷できるため、大規模なネットワークの設置に特に便利です。

油性マーカー

迅速かつ簡単なラベル付けソリューションとして、油性マーカーを使用できます。ただし、この方法は印刷されたラベルを使用するよりも耐久性が低く、時間の経過とともに色褪せる可能性があります。

ケーブル管理ソフトウェア

ケーブル管理ソフトウェアは、ケーブルのラベルとネットワークインフラストラクチャを追跡するのに役立ちます。これにより、ケーブルのルート、接続、ラベルを含むネットワークのデジタルマップを作成できます。これは、ネットワーク管理者や技術者にとって非常に役立ちます。

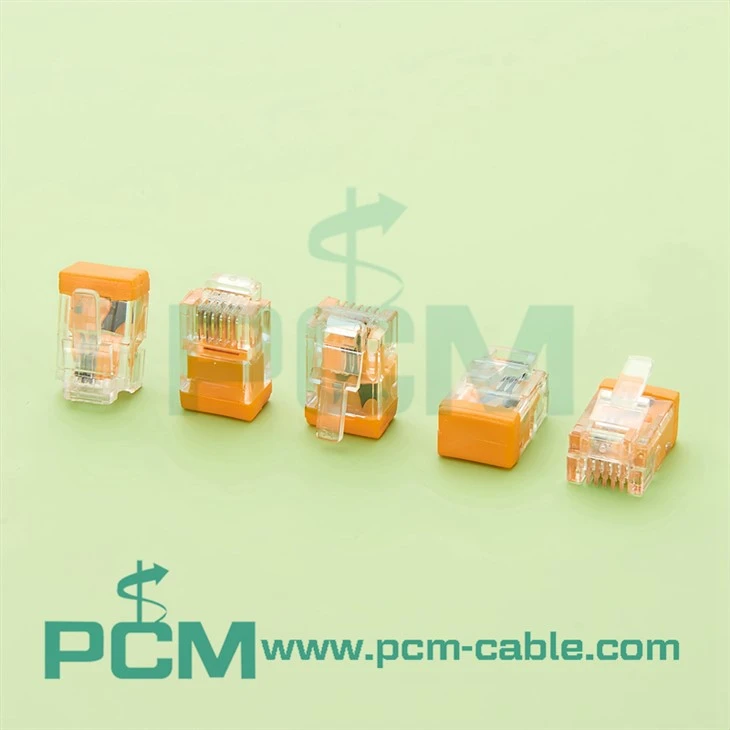

RJ12 6P6C terminator RJ12 termination resistor

段階的なラベル付けプロセス

ラベル付けシステムを計画する: ラベル付けを始める前に、時間をかけて命名規則と色分けスキームを計画してください。これにより、ネットワーク全体の一貫性が確保されます。
ラベルを準備する: 粘着ラベル、熱収縮ラベル、ラベル付きケーブルタイのいずれを使用している場合でも、すぐに使用できる状態であることを確認してください。ラベルプリンターを使用する場合は、事前にラベルをデザインして印刷してください。
ケーブルの識別: どのケーブルにラベルを付ける必要があるか、またそのソースと宛先を決定します。
ラベルを適用する: RJ45 ケーブルの両端にラベルを慎重に貼り付けます。ラベルが真っ直ぐで中央にあることを確認してください。熱収縮ラベルを使用する場合は、ヒートガンを使用してラベルをケーブルに収縮させます。
ラベルを確認する: ラベルが正しく、読みやすいことを再確認してください。必要な修正を加えます。

追加の考慮事項

環境要因

RJ45 ケーブルにラベルを付けるときは、ケーブルが設置される環境条件を考慮してください。ケーブルが高湿度または高温の環境にある場合は、これらの条件に耐性のあるラベルを選択してください。

メンテナンスとアップグレード

ネットワークが成長して変化するにつれて、ケーブルラベルの更新が必要になる場合があります。必要に応じてラベルを追加、削除、または変更するためのプロセスが整備されていることを確認してください。

結論

RJ45 ケーブルに適切にラベルを付けることは、組織的で効率的なネットワークを維持するために不可欠な部分です。このブログ投稿で概説されているベストプラクティスに従うことで、ケーブルを簡単に識別できるようになり、ネットワークのメンテナンスやトラブルシューティング中に時間を節約し、エラーを減らすことができます。

高品質の RJ45 ケーブルまたは当社の関連製品の購入にご興味がございましたら、詳細についてお問い合わせください。当社の専門家チームは、ネットワークのニーズに適したソリューションを見つけるお手伝いをいたします。
