RS485 を維持する一般的な方法
1) システムが完全に麻痺している場合、ほとんどの場合、特定のノード チップの VA と VB が電源にブレークダウンしていることが原因です。 マルチメータを使用して、VA と VB の間のディファレンシャル モード電圧をゼロまで測定し、グランドへのコモン モード電圧が 3V を超えていることを確認します。 コモンモード電圧をチェックします。コモンモード電圧が大きいほど、故障点に近くなり、その逆も同様です。
2) バス上のいくつかの連続したノードが正常に動作できません。 通常、いずれかのノードの障害が原因です。 ノードに障害が発生すると、隣接する 2 ～ 3 台のノード (通常は後続ノード) が通信できなくなるため、1 台ずつバスから切断されます。 ノードが切断された後にバスが正常に戻った場合、それはノードに障害があることを意味します。
3) 集中電源を備えた RS-485 システムの電源を入れると、一部のノードが異常になることがよくありますが、毎回まったく同じというわけではありません。 これは、RS-485 トランシーバー制御端子 TC の設計が不適切であり、マイクロシステムの電源がオンになるとノード トランシーバーの状態がカオスになり、バスがブロックされるためです。 改善された方法は、各マイクロシステムに電源スイッチを追加してから、個別に電源を入れることです。
4) システムは基本的に正常ですが、まれに通信障害が発生します。 一般に、システムの信頼性は、無理なネットワーク構築により危機的な状態にあります。 配線を変更するか、リレーモジュールを増やすのが最善です。 緊急の方法の 1 つは、障害が発生したノードをよりパフォーマンスの高いチップに交換することです。
5) TC 端末は MCU の故障によりロングヘア状態になり、バスはプルデッド状態になります。 TC 側の確認を忘れないように注意してください。 RS-485 は差動モード電圧が 200mV を超えることを規定していますが、正常に動作できます。 しかし、実際の測定値: 正常に動作しているシステムのディファレンシャル モード電圧は、一般に約 1.2V です (ネットワークの分布と速度の違いにより、ディファレンシャル モード電圧は 0.8 ～ 1.5V の範囲になる場合があります)。

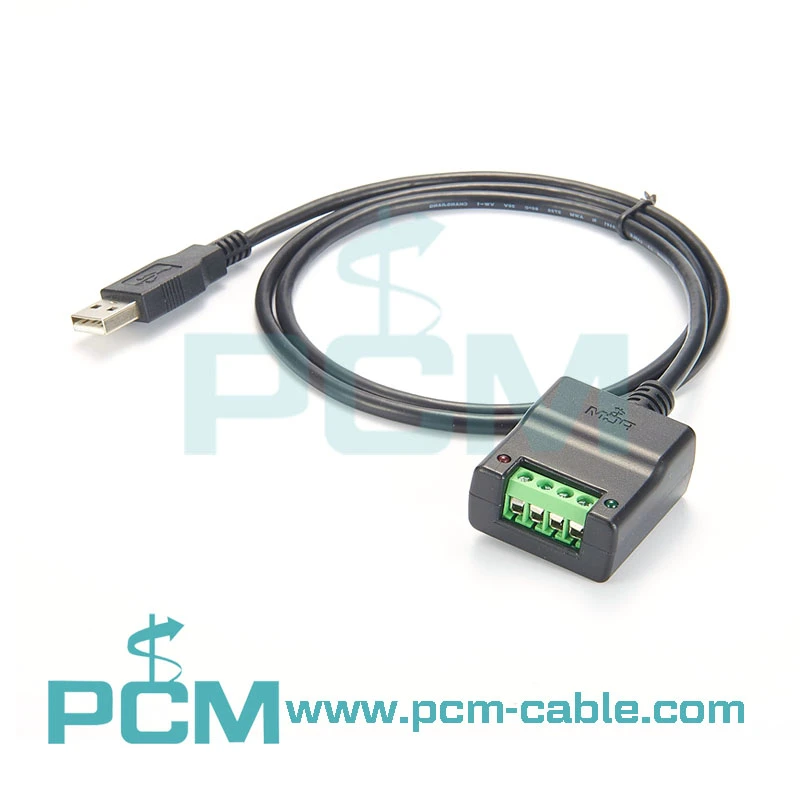

その他の RS485 ケーブルについては、お問い合わせください。
