FPD -リンクIIIとGMSL2コネクタは交換可能ですか？

高-速度Serdesテクノロジーを使用して自動車カメラシステムを設計するとき、エンジニアが直面する最も一般的な質問の1つは、FPD {-リンクIIIやGMSL2などのテクノロジーです。

コネクタとケーブルは、2つの間で同じ意味で使用できますか？

短い答えは次のとおりです。いいえ、直接-ではありませんが、それ以上のことがあります。

コネクタの互換性は、電気的および機械的設計に依存します

FPD -リンクIII（Texas Instrumentsによる）とGMSL2（アナログデバイスによる）は、単一の同軸ケーブル上の高-速度ビデオ、コントロール、およびパワートランスミッション用に設計されたSERDESインターフェイスです。ただし、電気信号、プロトコル、およびコネクタの推奨事項は異なります。

キーポイント：

FPD -リンクIIIコネクタは、通常、帯域幅とレイアウトに応じてFakra Z、HSD、またはRosenberger HFMを使用します。

GMSL2コネクタは、通常、Fakra、Mini - Fakra、またはH - Mtdを使用します。スペース、パフォーマンス、およびPOC要件に応じて。

両方のシステムが同じFakraコネクタシェルを使用している場合でも、内部ピンアウト、インピーダンスマッチング、および接地が異なる場合があります。

同じコネクタタイプ-であっても、FPD - link III system -でGMSL2ケーブルを使用すると、次の結果が得られる場合があります。

信号の整合性の問題
通信リンクはありません
最悪の-ケースシナリオでのコンポーネントへの潜在的な損傷

電気設計の違い

インピーダンスマッチング：両方のシステムは、50オームシステムをターゲットにしていますが、許容範囲、均等化、および結合メカニズムが異なります。
POCの動作：- Coax回路（電圧、電流、フィルタリング）を超えるPower - over - coaxサーキットは、特定のSerdesチップセットに合わせて調整されます。
データエンコーディング：GMSLおよびFPD -リンクプロトコルレベルで異なるシグナルとフレーミング構造を使用します。

ベストプラクティス：アプリケーション-特定のケーブルアセンブリを使用します

システム間でコンポーネントを混合するのではなく、特定のインターフェイス用に設計されたケーブルアセンブリを使用することをお勧めします。

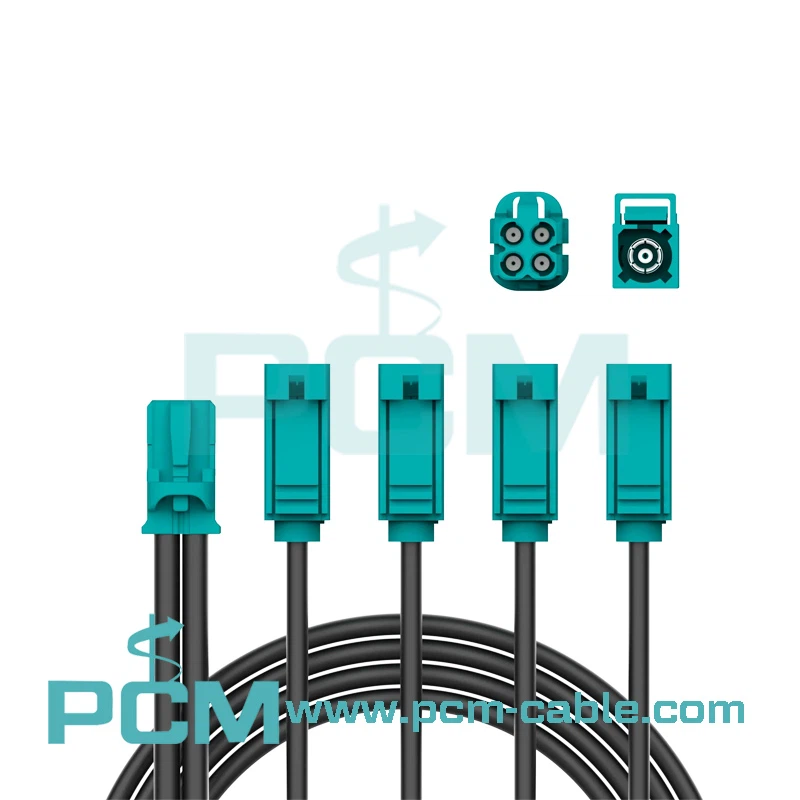

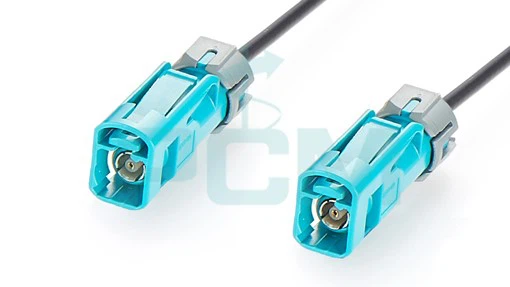

GMSLカメラケーブル：GMSL2/3用に設計され、アナログデバイスに一致しましたSerdes
FPD -リンクIIIケーブル：正しいPOCフィルターとインピーダンスを備えたTiチップセット用に調整
どちらもFakraまたはH - MTDコネクタを使用しますが、システム-特定の内部設計を使用します

プレミアケーブルからのカスタムアセンブリ

プレミアケーブルでは、Fakra Z、H - MTD、HSDなどのコネクタを備えたGMSL2とFPD -リンクIIIケーブルアセンブリの両方を製造しています。当社のケーブルは、各プラットフォームに対して電気的に調整およびテストされており、ADA、カメラ、インフォテインメントシステムの信号の完全性と信頼性を確保しています。
