3ピンDMX終端抵抗



説明

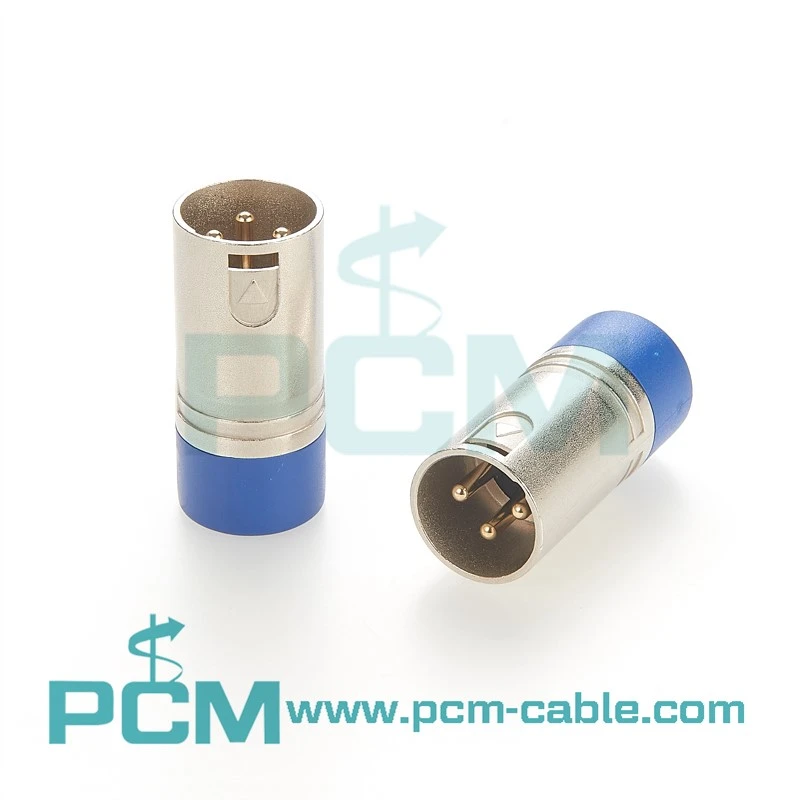

3- ピンの DMX 終端抵抗は、DMX 制御システム用の終端抵抗で、通常は 120 Ω (オプションで 110 Ω) です。 DMX デバイスの最後のチャンネルまたは最後のデバイスに接続して、信号の安定性を維持し、信号干渉を軽減することができます。



仕様



製品名	3-DMX チェーン終端用の 120 オーム抵抗を備えたピン XLR オス コネクタ
DWG番号	PCM-0475
抵抗値	110Ω、120Ω、またはカスタマイズ
インタフェース	3ピン XLR/DMX (5-ピンも利用可能)
使用法	3- ピン DMX 制御システムに適しています
特徴	コンパクトなサイズで設置が簡単





アプリケーション



3-ピン DMX-512 XLR3M ターミネーターは、舞台照明、オーディオ、LED ライトなど、DMX 制御信号の使用を必要とするさまざまなアプリケーションに適しています。



• DMX 信号リンクの終了:DMX 信号リンクの終端にデバイスが接続されていない場合は、信号を終端するためにターミネータを使用する必要があります。ターミネータは、信号の終端での抵抗と反射を吸収し、信号が回線に跳ね返って信号干渉やデータエラーが発生するのを防ぎます。



• 信号の安定性と信頼性を向上させる: DMX ターミネータを使用すると、リンク全体で DMX 信号を安定して伝送できます。特に長距離ネットワークや複雑な DMX ネットワークでは、ターミネータによって信号の減衰と干渉が大幅に軽減されます。



• DMX標準要件に準拠: DMX 制御システムの仕様に従って、各 DMX 信号リンクの終端にターミネータを設置する必要があります。これは、システムの適切な動作を確保し、信号の問題を回避するための重要な手順です。



• 舞台照明および制御システムに最適: 舞台照明、映画やテレビの照明制御、建築照明、および正確な DMX 制御が必要なその他のアプリケーションにおいて、端末は照明効果と色の精度を確保するための重要な部品です。





使用方法



1. DMX 機器の最後のチャンネルまたは最後のデバイスの位置を決定します。
2. DMX ターミネーターをその位置に挿入し、しっかりと接続されていることを確認します。
3. DMX 制御システムの使用を開始し、信号が安定しているかどうかを確認します。



よくある質問



Q: 終端抵抗はどのように選択すればよいですか?

A: 終端抵抗の選択は、特定のアプリケーションと送信される信号によって異なります。一般的なガイドラインは次のとおりです。



1. 伝送線路の特性インピーダンスを決定します。これは、信号が回線を通過する際に「見える」インピーダンスであり、ほとんどのアプリケーションでは通常 50 ～ 120 オームの範囲になります。



2. 伝送線路の特性インピーダンスに一致する終端抵抗を選択します。これにより、信号の反射が軽減され、信号が歪みなく目的の宛先に確実に到達します。



3. 伝送ラインが長い場合は、信号品質を維持するために中間点に追加の抵抗を追加する必要がある場合があります。各抵抗は伝送線路のインピーダンスと一致する必要があります。



4. 信号が高周波の場合は、寄生効果を最小限に抑えるために、低い静電容量値の抵抗を選択します。信号品質を向上させるために、コンデンサとインダクタを含む終端ネットワークの使用が必要になる場合もあります。



5. 信号が高電力の場合は、過熱することなく電力レベルに対応できる抵抗器を選択します。電力を均等に分配するために、複数の抵抗を並列に使用する必要がある場合もあります。







Premier Cable は、コネクタ、ケーブル、ワイヤリング ハーネスの専門メーカーであり、お客様に高品質のソリューションを提供することに尽力しています。舞台照明、音響機器、LED照明などに幅広く使用される終端抵抗器を豊富にシリーズ化しています。当社の製品には、3- ピン DMX XLR 終端抵抗、5- ピン DMX XLR 終端抵抗、および RJ45 DMX 終端抵抗が含まれており、通常の抵抗値は 120 オームまたは 110 オームです。同時に、顧客のニーズに応じてさまざまな抵抗値と抵抗器の数量を柔軟にカスタマイズし、さまざまな専門的なアプリケーションシナリオのニーズを確実に満たすことができます。
