シリアルケーブルの曲げ半径とは何ですか?

シリアルケーブルのサプライヤーとして、これらのケーブルのさまざまな技術的側面についてお客様からの質問によく遭遇します。よくある質問の 1 つは曲げ半径に関するものです。このブログ投稿では、シリアルケーブルの曲げ半径とは何か、それが重要である理由、ケーブルのパフォーマンスと寿命にどのような影響を与えるかについて詳しく説明します。

曲げ半径を理解する

ケーブルの曲げ半径とは、内部導体、絶縁体、またはその他のコンポーネントに損傷を与えることなくケーブルを曲げることができる最小半径を指します。通常、ミリメートルまたはインチで測定されます。デバイス間でデータを送信するために使用されるシリアルケーブルの場合、信頼性の高いデータ送信を確保するには、適切な曲げ半径を維持することが重要です。

ケーブルが指定された曲げ半径を超えて曲げられると、いくつかの問題が発生する可能性があります。ケーブル内の導体が伸びたり圧縮されたりすることで、抵抗が増加し、信号損失が発生する可能性があります。これにより、データエラー、伝送速度の低下、さらには完全な信号障害が発生する可能性があります。さらに、過度に曲げると絶縁体が損傷し、導体が湿気や埃などの環境要因にさらされ、ケーブルの性能がさらに低下する可能性があります。

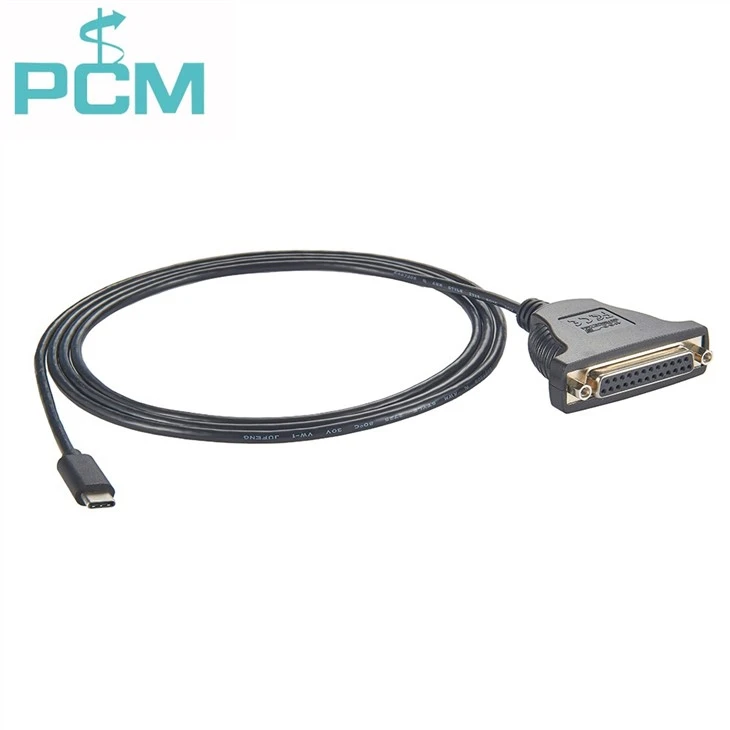

USB to Serial Cable angled USB to DB25 Converter

曲げ半径に影響を与える要因

いくつかの要因がシリアルケーブルの曲げ半径に影響を与える可能性があります。最も重要な要素の 1 つはケーブルの構造です。一般に、より大きな導体またはより厚い絶縁体を備えたケーブルは、より大きな曲げ半径を持ちます。これは、大きなコンポーネントは柔軟性が低く、鋭く曲げると損傷しやすいためです。

ケーブルの種類も影響します。たとえば、電磁干渉から保護するように設計されたシールドケーブルは、多くの場合、シールドなしのケーブルよりも曲げ半径が大きくなります。これは、シールドによって材料の層が追加され、ケーブルの柔軟性が低下する可能性があるためです。

ケーブルが使用される環境も曲げ半径に影響を与える可能性があります。狭いスペースや頻繁に移動する場所で使用されるケーブルには、より柔軟性があり、曲げ半径が小さい必要がある場合があります。一方、静的用途に使用されるケーブルは、より大きな曲げ半径に耐えることができる場合があります。

曲げ半径を維持することの重要性

シリアルケーブルの長期的なパフォーマンスと信頼性を確保するには、適切な曲げ半径を維持することが不可欠です。メーカーの推奨する曲げ半径に従うことで、信号損失、データエラー、ケーブル損傷のリスクを最小限に抑えることができます。これにより、ダウンタイムとメンテナンスのコストが削減され、データ伝送システムの全体的な効率が向上します。

性能の向上に加えて、曲げ半径を維持することでケーブルの寿命を延ばすこともできます。内部コンポーネントへのストレスを軽減することで、ケーブルの故障につながる可能性のある早期の磨耗を防ぐことができます。これにより、ケーブルを頻繁に交換する必要が減り、長期的にはコストを節約できます。

シリアルケーブルの推奨曲げ半径

シリアルケーブルの推奨曲げ半径は、特定のケーブルの種類やメーカーによって異なる場合があります。ただし、一般的に、ほとんどのシリアルケーブルの最小曲げ半径はケーブルの外径の 4 ～ 10 倍です。たとえば、ケーブルの外径が 5 mm の場合、最小曲げ半径は 20 mm ～ 50 mm になります。

これらは単なる一般的なガイドラインであり、使用している特定のケーブルについては常に製造元の仕様を参照する必要があることに注意することが重要です。ケーブルによっては、その構造や用途に応じて、曲げ半径が小さくなったり大きくなったりする場合があります。

シリアルケーブルとその曲げ半径の例

シリアルケーブルの例とその推奨曲げ半径をいくつか見てみましょう。

2-in-1 USB - RS232 シリアルケーブル: このケーブルは、USB デバイスを RS232 ポートに接続する便利な方法を提供するように設計されています。通常、最小曲げ半径はケーブルの外径の 6 倍です。
USB - RS232 シリアルケーブル 45 度角度: このケーブルは、ストレートケーブルが実用的ではない狭いスペースで使用するために設計されています。最小曲げ半径はケーブルの外径の 8 倍です。
USB3.1 C - パラレルプリンターケーブル: このケーブルは、USB3.1 デバイスとパラレルプリンターを接続するために使用されます。通常、最小曲げ半径はケーブルの外径の 10 倍です。

曲げ半径を維持するためのヒント

シリアルケーブルの曲げ半径を維持するためのヒントをいくつか紹介します。

ケーブルの配線を計画する: ケーブルを取り付ける前に、推奨曲げ半径内で曲げられることを確認するためにルートを慎重に計画してください。ケーブルを急激に曲げたり、ねじれたりしないようにしてください。
ケーブル管理ツールを使用する: ケーブルタイ、電線管、ケーブルトレイなどのケーブル管理ツールは、ケーブルを整理し、推奨曲げ半径を超えて曲げられるのを防ぐのに役立ちます。
ケーブルを定期的に検査してください: ケーブルに損傷や過度の曲げの兆候がないか定期的に検査してください。問題に気付いた場合は、すぐにケーブルを交換してください。
メーカーの指示に従ってください: ケーブルの取り付けと使用については、必ず製造元の指示に従ってください。これには、推奨される曲げ半径とその他の設置ガイドラインが含まれます。
